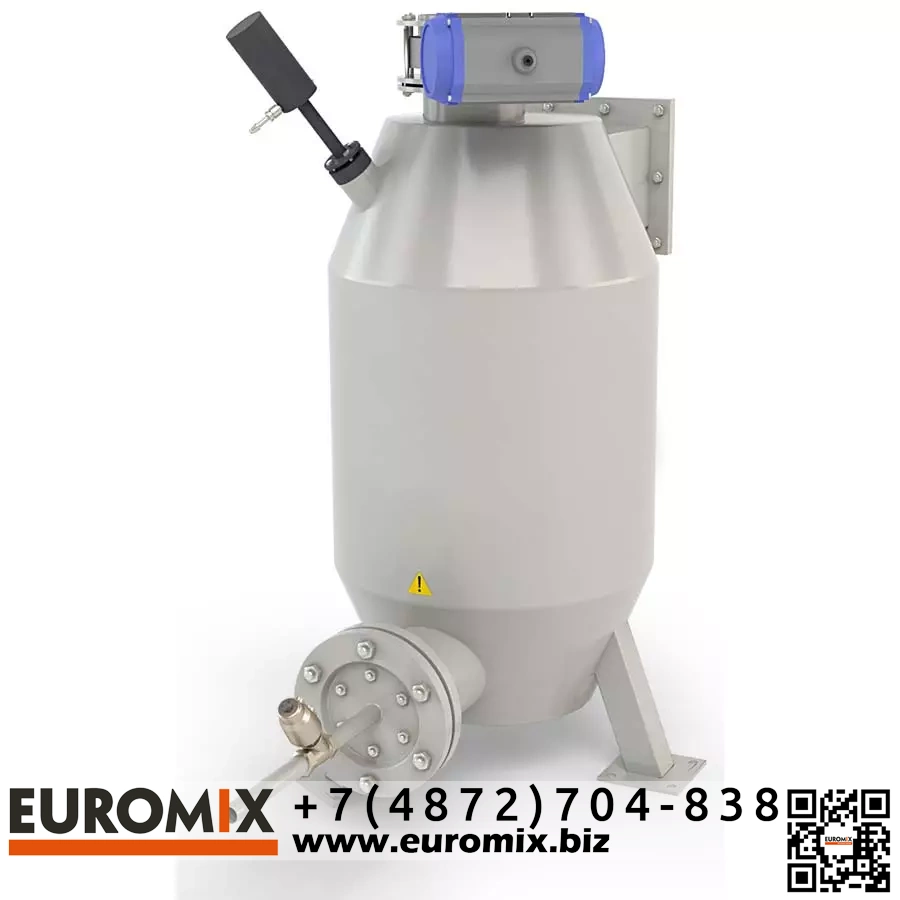

Пневмокамерный насос PKN-10 применяется для загрузки-разгрузки и транспортировки легкосыпучих материалов с влажностью не более 1%, размером частиц от 0,01 до 4,5 мм и насыпной плотностью до 2,5 т/м³.
Насос PKN-10 идеален для транспортировки цемента, песка, гипса, мела, золы и др. Пневмокамерные насосы серии PKN используются на заводах по производству товарных бетонов, изделий ЖБИ, часто используются для перекачки цемента из железнодорожных вагонов типа Хоппер, загрузки автоцементовозов, внутренних складских перемещений и т.д.
Устройство и принцип действия:
Пневмокамерный насос (монжус) PKN-10 работает в условиях пневмотранспортной системы и является оборудованием циклического действия, принцип работы данного агрегата можно разделить на 3 цикла:
- Загрузка – сыпучий материал через дисковую заслонку самотеком поступает в емкость насоса.
- В процессе заполнения камеры насоса материалом управляющий сигнал с верхнего датчика уровня подается на электромагнитный клапан пневмопровода и открывает его. В смесительную камеру насоса по трубопроводу поступает сжатый воздух, при этом образуется однородная аэрированная смесь воздуха с материалом.
- Полученная смесь под воздействием сжатого воздуха поступает в трубопровод и перемещается в заданном направлении, например, в силос или бункер, где материал под действием собственной силы тяжести оседает вниз, а использованный сжатый воздух сбрасывается в атмосферу через систему фильтрации.
Преимущества пневмокамерных насосов (монжусов) серии PKN:
- Высокая надежность.
- Низкие расходы на техобслуживание.
- Возможность частичной производительности.
- Высота подачи материала до 30 м.
- Низкое энергопотребление.
- Наличие шкафа управления в стандартном комплекте поставки.
- Использование качественных комплектующих мировых производителей.
Комплект поставки: пневмокамерный насос PKN-10 с предохранительными устройствами, запорная арматура, автоматизированный шкаф управления, руководство по эксплуатации, паспорт.
Технические характеристики
| Производительность, т/ч | 6 |
| Габаритные размеры (Д×Ш×В), мм | 708×708×972 |
| Объем приемной камеры насоса, л | 150 |
| Условный проход транспортного трубопровода, мм | 80-100 |
| Высота подачи, м | до 30* |
| Дальность подачи, м | до 150* |
| Условный проход клапана загрузки, мм | 100* |
| Рабочее давление в приемной камере, МПа | до 0,6 |
| Расход сжатого воздуха, м³/мин | до 10 |
| Масса изделия, кг | ˜90 |
| Напряжение питания, В | 380 |
* - параметры технологические расчетные, приведены для схемы транспортирования материала в "плотном слое", определяются расчетом в каждом конкретном случае для пневмотранспортной установки; в целом зависят от выбранной схемы пневмотранспортирования, давления воздуха, концентрации материала и длины трассы; на практике в каждом конкретном случае устанавливаются опытным путем;
** - диаметр условного прохода выгрузного патрубка выбирается покупателем при заказе изделия;
*** - параметры варьируются в заданных пределах в зависимости от концентрации материала, диаметра транспортной магистрали, схемы трассы транспортирования, высоты подъема и дальности подачи.
